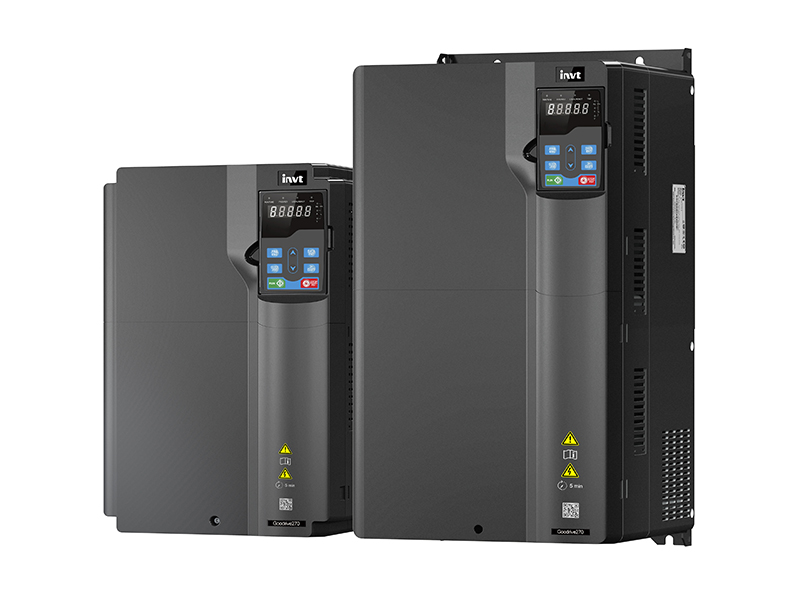

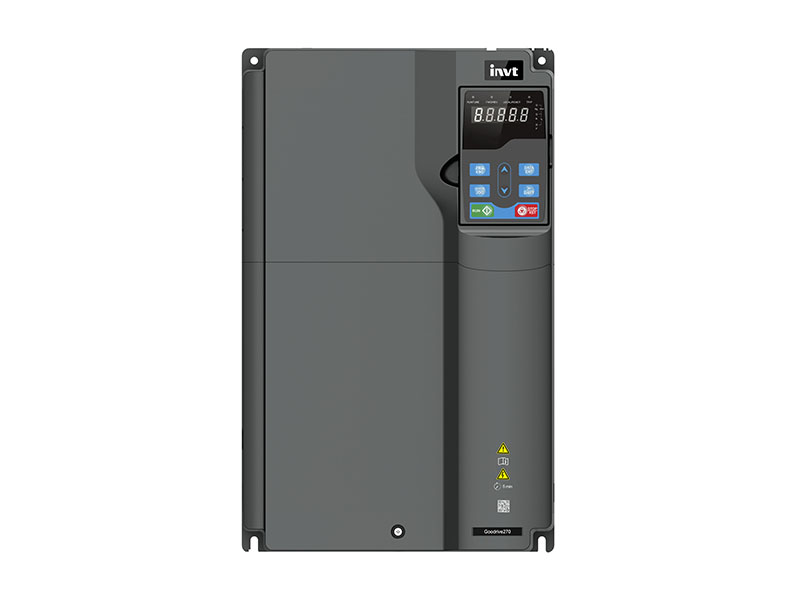

MH860A系列液壓伺服驅動器
MH860A系列液壓伺服驅動器專為注塑機、壓鑄機、油壓機等液壓設備設計，采用高性能矢量控制，具有節能、精密、高效、耐用等特點。MH860A系列伺服驅動器具有豐富的外擴展接口及CAN通訊接口，方便組成多泵并聯系統，實現大流量系統的液壓控制。
功率范圍：AC 3PH 380V(-15%) ~ 440V(+10%) 7.5~110kW
產品特點：
1. 高配置：
* 體積更小、功率密度更大
* 直流電抗器：7.5kW~55kW選配，75kW~110kW標配
* 全系列機型內置制動單元，且制動回路配置制動電阻短路保護、制動回路過流等保護功能
2. 高性能
* 簡便的增益調整及增益切換功能
* 通過設定泄壓轉速和泄壓轉矩，配合自卸壓和實時油泵堵轉檢查和復位功能，實現最小反轉量的泄壓控制，延長油泵使用壽命
* 雙擴展卡接口，支持Modbus，EtherCAT、PROFINET等總線通訊協議
3. 高可靠性
* 內置C3濾波器
* 核心電路板3C3防護涂層
* 符合CE等國際認證標準。
4. 簡單易用
* 用LED面板或外置HMI 來修改參數，支持參數拷貝，操作方便
* 對外提供15V、24V基準電源
* 采用可插拔式端子，更方便維護和現場接線
規格參數：
| 功能描述 | 規格指標 | ||
| 功率輸入 | 輸入電壓（V） | 380V～480V | |
| 電壓波動范圍 | -15%～+10% | ||
| 輸入電流（A） | 請參考“產品額定電參數” | ||
| 輸入頻率（Hz） | 50Hz或60Hz，允許范圍：47~63Hz | ||
| 功率輸出 | 輸出電壓（V） | 0~輸入電壓 | |
| 輸出電流（A） | 請參考“產品額定電參數” | ||
| 輸出功率（kW） | 請參考“產品額定電參數” | ||
| 輸出頻率（Hz） | 0~400Hz | ||
| 基本規格 | 控制方式 | 三相全波整流，IGBT PWM控制正弦波電流驅動方式 | |
| 最高輸出頻率 | 400Hz | ||
| 電機位置傳感器 | 旋轉變壓器分辨率4096pluse/rev | ||
| 環境 | 工作溫度 | -10℃~+50℃（不凍結，40℃以上降額使用） | |
| 儲存溫度 | ?30℃~+60℃（不凍結） | ||
| 濕度 | 工作/儲存≤90%RH，無凝露； | ||
| 空氣 | 室內（無日曬），無腐蝕性氣體，無易燃性氣體，無油氣，無塵埃 | ||
| 海拔 | 3000m以下（1000m以上降額使用，高度每升高100m，降額1%） | ||
| 防護等級 | IP20 | ||
| 冷卻方式 | ①風冷； | ||
| 數字信號 | 輸入 | 6路輸入，具體功能見輸入輸出信號配線 | |
| 輸出 | 3路輸出，具體功能見輸入輸出信號配線 | ||
| 模擬 | 輸入 | 2路（AI1、AI2）12位D/A輸入，0~10V；1路（AI3）12位D/A輸入，0~10V/0~20mA | |
| 信號 | 輸出 | 2路輸出 10位D/A，0~10V/0~20mA | |
| 電源 | 輸出 | 對外提供15V基準電源，最大輸出50mA | |
| 對外提供24V基準電源，最大輸出100mA | |||
| 通訊 | 同時可擴展兩張卡，包括I/O卡，如繼電器卡，和通訊卡，支持Profinet、ProfiBUS DP、Ethernet/IP、MODBUS TCP等通訊 | ||
| 功能 | |||
| LED顯示面板與鍵盤 | 5位LED顯示，8個功能鍵 | ||
| 控制功能 | 工藝控制 | 可設定為模擬輸入，內部輸入，通訊輸入，RS485連續輸入，CANopen輸入 | |
| 性能 | 速度控制 | 可通過CAN通訊，RS485通訊，CANopen輸入 | |
| 多泵并聯控制 | 可控制16個泵，五種工作方式（多泵，復合，多模式，通信兩模式，通信四模式） | ||
| 壓力控制精度 | ±1bar | ||
| 流量控制精度 | ±0.5%FS | ||
| 速度控制精度 | ±0.5% | ||
| 壓力控制階躍響應 | ≤100ms | ||
| 速度階躍響應 | ≤50ms | ||
| 流量校正功能 | 根據各種泵特性對輸出流量進行壓力校正 | ||
| 轉矩響應時間 | ≤2ms | ||
| 保護功能 | 硬件 | 過電流、直流過壓、直流欠壓、制動電阻損壞、模塊過溫、壓力傳感器故障、正反向過速、制動過載等 | |
| 軟件 | 軟件故障、任務重入等 | ||
| 報警記錄記憶 | 可存儲5個報警記錄 | ||
| 其他 | EMC濾波器 | C3：內置C3濾波器，J10 默認不接。 | |
| C2：選配外置濾波器，滿足C2指標。 | |||
| 質保期 | 18個月質保 | ||
| 認證要求 | 滿足CE認證。 | ||
| 強電對PE的絕緣電阻，在40度溫度，93%濕度環境下，要大于30M歐 | |||
